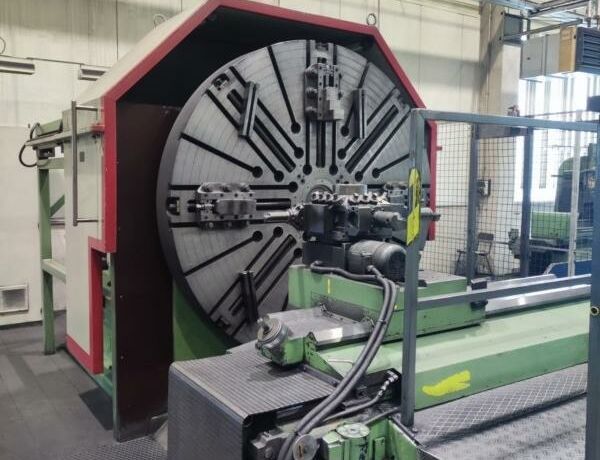

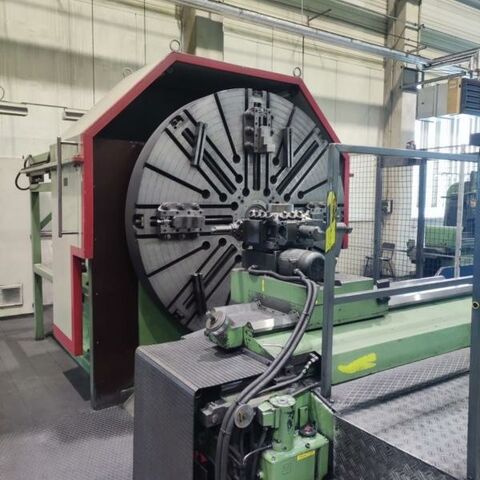

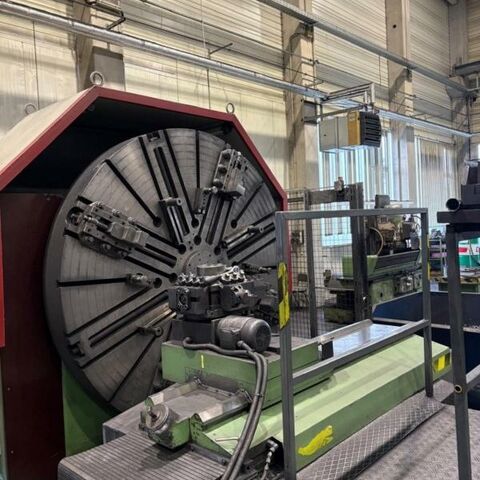

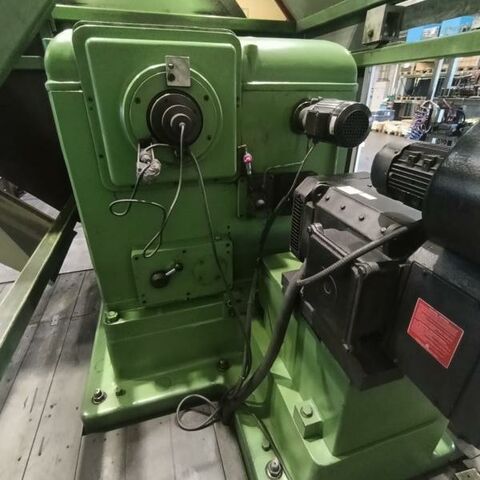

Plandrehmaschine
RAVENSBURG KH 100/24
Katalog-Nr. 20206
Baujahr 1970, Steuerung S 840 D,
Die Maschine wurde in 2015 generalüberholt und auf Siemens 840 D CNC Steuerung
umgerüstet. Das Originalbaujahr war ca. 1970.

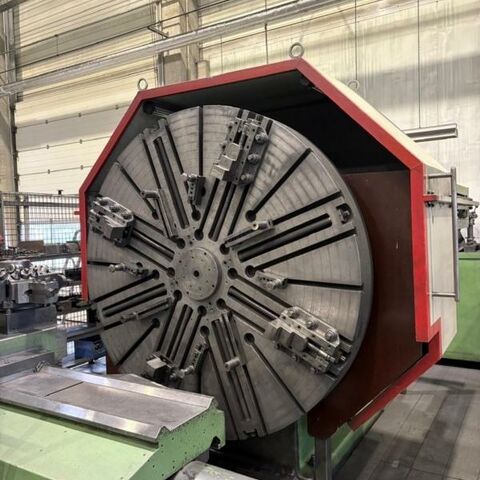

| Planscheibendurchmesser |
|---|
| 2000 mm |
| Drehdurchmesser in der Kröpfung |
|---|
| 2400 mm |
| Länge der Kröpfung |
|---|
| 200- 630 mm |
| Verfahrweg - x |
|---|
| 1700 mm |
| Verfahrweg - z |
|---|
| 400 (+550) mm |
| Planscheibendrehzahlbereich - stufenlos |
|---|
| 5- 180 U/min |
| Spitzenhöhe über Platte |
|---|
| 1140 mm |
| Hauptspindeldurchmesser |
|---|
| 285 mm |
| Spindelbohrung |
|---|
| 90 mm |

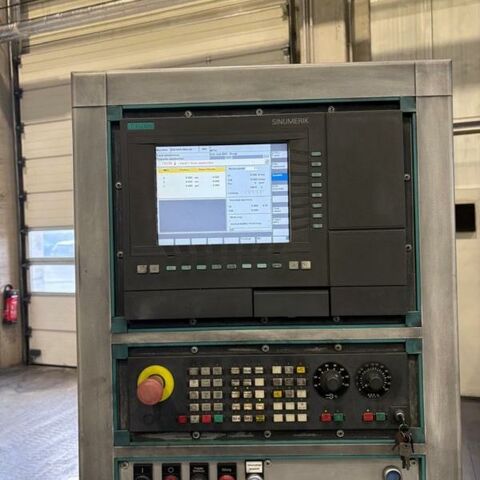

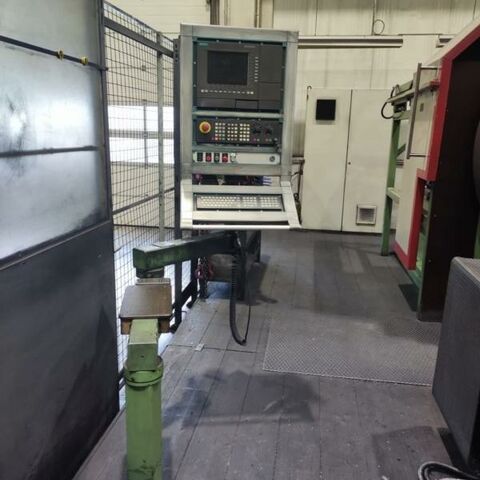

| Steuerung |
|---|
| S 840 D |
| max. Werkstückgewicht |
|---|
| 5000 kg |
| Drehmoment an der Planscheibe |
|---|
| 3000 Nm |
| Gesamtleistungsbedarf |
|---|
| 57 kW |
| Maschinengewicht ca. |
|---|
| 20 t |
| Raumbedarf ca. |
|---|
| 5,5 x 3 x 2,8 m |
Zusätzliche Informationen
Ursprungsland Deutschland, Lagerort Standort,
Lieferzeit nach Absprache, Frachtbasis ab Lager, frei LKW,
Preis auf Anfrage
